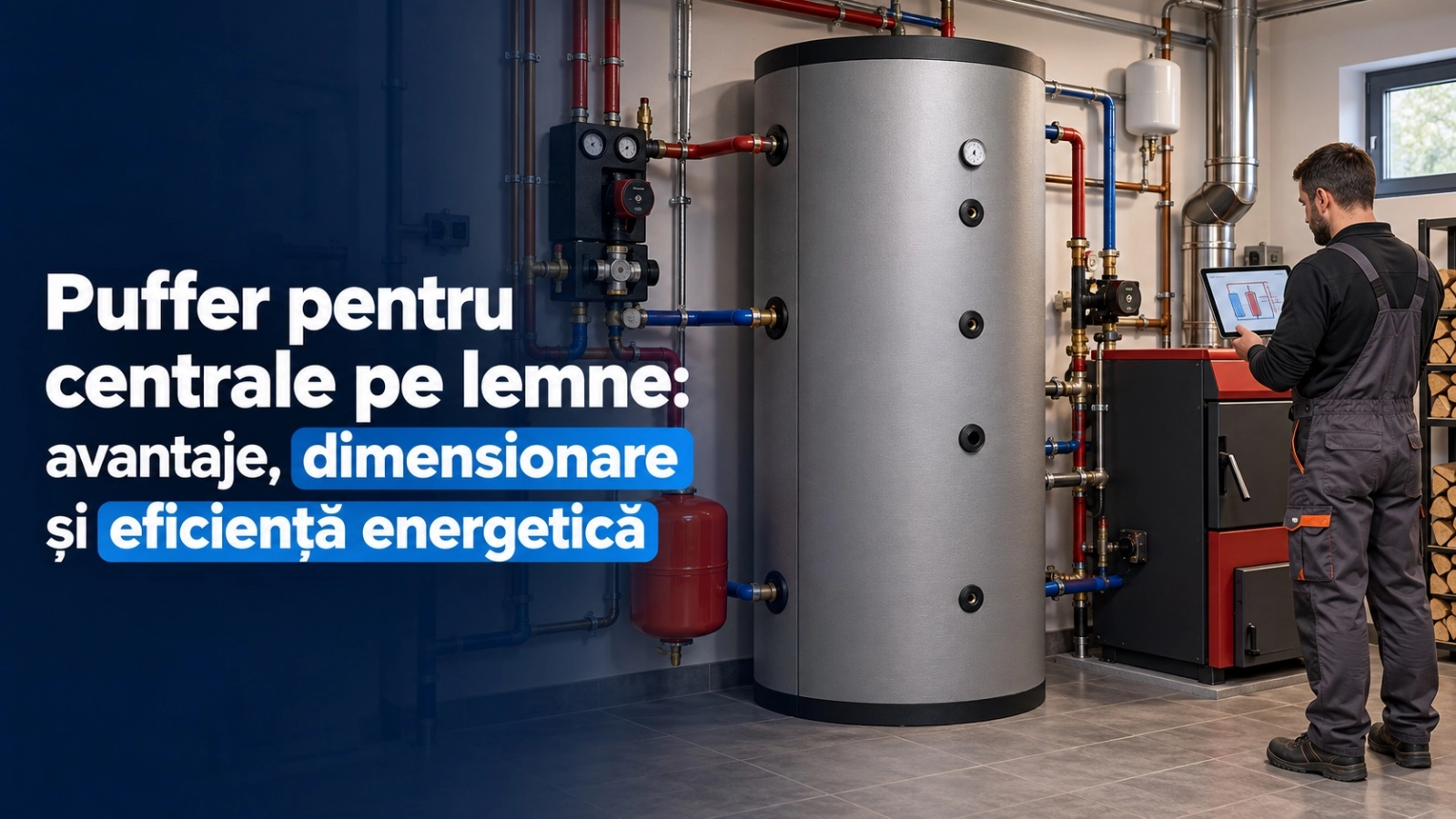

Pufferul este un rezervor de acumulare termică utilizat pentru a stoca temporar energia produsă de centrala pe lemne şi pentru a o pune ulterior la dispoziţia instalaţiei de încălzire.
Rolul său este important deoarece producerea căldurii prin arderea lemnului şi necesarul termic al locuinţei nu coincid permanent. În timpul unui ciclu de ardere, centrala poate produce mai multă energie decât poate utiliza instalaţia în acel moment.
Pufferul permite decuplarea în timp a producerii căldurii de consumul acesteia: centrala poate transfera energie către rezervor, iar radiatoarele, încălzirea prin pardoseală sau alte circuite pot utiliza ulterior energia acumulată, conform schemei instalaţiei.
Nu trebuie presupus că orice centrală pe lemne are automat nevoie de acelaşi tip sau volum de puffer. Cerinţele depind de modelul cazanului, modul său de funcţionare şi schema hidraulică.
Pentru anumite echipamente, producătorul poate solicita sau recomanda utilizarea unui rezervor de acumulare şi poate preciza condiţiile de dimensionare şi racordare.
De aceea, primul document care trebuie verificat este manualul centralei. O regulă generică de dimensionare nu trebuie să înlocuiască cerinţele producătorului.
O centrală cu alimentare manuală cu lemne nu se comportă ca un generator de căldură care poate opri instantaneu producerea energiei atunci când termostatul nu mai solicită încălzire.
După aprinderea încărcăturii, arderea continuă, iar puterea termică evoluează pe parcursul ciclului. Comportamentul depinde de construcţia centralei, cantitatea şi caracteristicile combustibilului, tiraj, aerul de ardere şi sistemul de control.
Dacă necesarul termic al clădirii este mai mic decât energia disponibilă în timpul arderii, instalaţia trebuie să poată gestiona diferenţa. Un puffer dimensionat şi integrat corect poate prelua o parte din această energie şi o poate păstra pentru utilizare ulterioară.
Pufferul nu opreşte arderea şi nu înlocuieşte sistemele de siguranţă ale centralei. El este o componentă de acumulare a energiei termice.
În timpul funcţionării centralei, energia este transferată către apa din instalaţie şi, prin schema hidraulică proiectată pentru sistem, către puffer.
Pe măsură ce rezervorul se încarcă termic, în interiorul său se poate forma o distribuţie a temperaturilor: apa cu temperatură mai ridicată tinde să ocupe zona superioară, iar apa mai rece zona inferioară.
Această separare pe verticală poartă numele de stratificare termică şi nu trebuie considerată automat o problemă. Într-un sistem proiectat corespunzător, stratificarea permite utilizarea mai eficientă a temperaturilor disponibile în diferite zone ale rezervorului.
Atunci când instalaţia de încălzire solicită energie, aceasta poate fi preluată din puffer conform schemei hidraulice şi strategiei de control.
Astfel, locuinţa poate continua să primească energie termică şi după reducerea sau încheierea ciclului de ardere al centralei, atât timp cât în rezervor există suficientă energie la o temperatură utilizabilă pentru instalaţie.
Nu există însă o autonomie universală exprimată în ore. Durata în care pufferul poate susţine încălzirea depinde de energia acumulată şi de necesarul termic al clădirii în perioada respectivă.
Capacitatea de acumulare nu este determinată doar de numărul de litri înscris pe rezervor. Energia termică utilizabilă depinde în principal de cantitatea de apă şi de diferenţa de temperatură pe care instalaţia o poate utiliza efectiv.
Principiul fizic poate fi exprimat astfel:
energie acumulată = masa apei × căldura specifică a apei × diferenţa de temperatură utilizabilă
Prin urmare, două puffere cu acelaşi volum pot furniza cantităţi diferite de energie utilizabilă dacă funcţionează în regimuri de temperatură diferite.
Contează şi temperatura minimă la care instalaţia de încălzire mai poate utiliza eficient energia din rezervor. Radiatoarele şi încălzirea prin pardoseală, de exemplu, pot avea regimuri de temperatură diferite.
Nu. Pufferul stochează energie, dar confortul interior este rezultatul întregii instalaţii.
Temperatura din camere poate fi influenţată de automatizare, termostate, vane, pompe, temperatura agentului termic, echilibrarea instalaţiei, dimensionarea corpurilor de încălzire şi necesarul termic al clădirii.
Dacă temperatura interioară fluctuează, acest simptom nu demonstrează automat că pufferul este prea mic.
Nu există un procent universal de economie care poate fi atribuit instalării unui puffer.
Un rezervor de acumulare poate permite exploatarea centralei într-un regim mai potrivit pentru caracteristicile sale şi poate reduce necesitatea adaptării permanente a producerii de căldură la consumul instantaneu al clădirii.
Consumul real de lemn depinde însă şi de necesarul termic al locuinţei, randamentul centralei, calitatea şi umiditatea combustibilului, tiraj, temperaturile de funcţionare, reglaje şi modul de utilizare.
Pufferul optimizează relaţia dintre producerea şi utilizarea energiei; nu poate compensa un combustibil necorespunzător, o centrală prost exploatată sau o instalaţie proiectată incorect.
Într-o instalaţie proiectată corespunzător, acumularea termică poate oferi mai multe avantaje:
Pufferul poate contribui la preluarea energiei termice produse de centrală, dar nu trebuie considerat un substitut pentru componentele şi funcţiile de siguranţă ale instalaţiei.
La un generator pe combustibil solid, focul nu poate fi oprit instantaneu. Instalaţia trebuie proiectată pentru gestionarea sigură a căldurii inclusiv în situaţii anormale, cum ar fi oprirea circulaţiei sau întreruperea alimentării electrice.
Soluţia concretă depinde de centrală şi de schema aprobată pentru aceasta. Dispozitivele de siguranţă nu trebuie eliminate, blocate sau înlocuite prin presupunerea că volumul mare al pufferului este suficient.
Un puffer este util numai dacă volumul şi regimul său de funcţionare sunt corelate cu centrala şi cu instalaţia. Puterea centralei exprimată în kW este importantă, dar nu este suficientă pentru alegerea volumului.
Trebuie analizate energia produsă într-un ciclu de ardere, necesarul termic al clădirii, temperaturile de lucru, diferenţa de temperatură utilizabilă şi modul în care va fi exploatat sistemul.
Din acest motiv, nu vom utiliza o regulă universală de tipul „X litri de puffer pentru fiecare kW de centrală”. În partea a doua dimensionăm corect pufferul şi explicăm ce înseamnă în practică un rezervor prea mic sau prea mare şi de ce autonomia nu poate fi stabilită doar după numărul de litri.
Dimensionarea pufferului nu trebuie făcută exclusiv după puterea nominală a centralei şi nici după suprafaţa locuinţei. Aceste informaţii sunt relevante, dar nu descriu singure cantitatea de energie care trebuie acumulată.
Volumul potrivit rezultă din relaţia dintre energia produsă de centrală, energia de care are nevoie clădirea şi intervalul de temperatură care poate fi utilizat efectiv în puffer.
În plus, trebuie respectate cerinţele producătorului centralei. Dacă documentaţia unui model stabileşte un volum minim, o metodă de dimensionare sau o anumită schemă de acumulare, acestea trebuie luate în calcul la proiectarea instalaţiei.
O valoare exprimată în litri pentru fiecare kW poate apărea în documentaţia anumitor echipamente sau în anumite metode de proiectare, dar nu trebuie transformată într-o regulă universală pentru toate centralele pe lemne.
Două centrale cu aceeaşi putere nominală pot avea caracteristici diferite de ardere, volume diferite de combustibil încărcat şi cerinţe diferite ale producătorului. În acelaşi timp, două instalaţii alimentate de centrale similare pot avea necesare termice şi temperaturi de lucru diferite.
De aceea, puterea în kW este un parametru de dimensionare, nu răspunsul complet.
Pentru o dimensionare corectă trebuie analizate împreună mai multe informaţii:
Dimensionarea trebuie privită energetic, nu doar geometric: întrebarea importantă nu este numai „câţi litri are pufferul?”, ci câtă energie utilă poate acumula şi câtă energie trebuie să preia instalaţia.
La o centrală cu alimentare manuală, cantitatea de lemn arsă într-un ciclu poate produce o anumită cantitate de energie. O parte este utilizată de clădire în timp ce centrala funcţionează, iar energia care nu este necesară imediat poate fi transferată către puffer.
Acesta este motivul pentru care simpla putere nominală a centralei nu descrie complet necesarul de acumulare. Contează şi durata şi caracteristicile ciclului de ardere, precum şi consumul simultan al instalaţiei.
Dimensionarea trebuie să urmărească modul real în care centrala şi clădirea schimbă energie pe parcursul unui ciclu, nu doar valorile înscrise pe eticheta echipamentului.
Necesarul termic arată câtă putere trebuie furnizată clădirii în anumite condiţii pentru menţinerea temperaturii interioare dorite.
Acesta depinde de caracteristicile clădirii, temperaturile interioare şi exterioare, izolaţie, suprafeţele vitrate, infiltraţii şi alţi factori care influenţează pierderile de căldură.
Suprafaţa exprimată în metri pătraţi nu este suficientă pentru determinarea acestui necesar. Două case cu aceeaşi suprafaţă pot avea sarcini termice foarte diferite.
Necesarul clădirii este important deoarece o parte din energia produsă de centrală este consumată direct în timp ce pufferul se încarcă.
Energia stocată depinde nu numai de volumul de apă, ci şi de intervalul de temperatură pe care instalaţia îl poate utiliza.
Dacă apa din puffer este încă suficient de caldă pentru circuitul de încălzire, rezervorul mai conţine energie utilă. Când temperatura scade sub nivelul necesar circuitului respectiv, o parte din energia termică rămasă nu mai poate fi folosită în acelaşi mod pentru încălzire.
Acesta este motivul pentru care un volum de 1000 de litri, de exemplu, nu corespunde unei autonomii fixe. Trebuie cunoscute şi temperaturile între care acel volum poate fi exploatat.
Da. Diferite sisteme de distribuţie pot funcţiona cu regimuri diferite de temperatură.
Un circuit de încălzire prin pardoseală este proiectat, de regulă, pentru alte temperaturi ale agentului termic decât anumite instalaţii cu radiatoare. Temperatura necesară depinde însă de proiectarea concretă a instalaţiei şi de sarcina termică.
Prin urmare, temperatura până la care pufferul poate continua să furnizeze energie utilă depinde şi de consumatorii conectaţi şi de modul în care sunt controlate circuitele.
Autonomia nu poate fi determinată doar din volumul rezervorului.
Conceptual, durata disponibilă rezultă din raportul dintre energia termică utilizabilă acumulată în puffer şi energia solicitată de clădire în perioada respectivă.
Dacă necesarul termic este redus, aceeaşi cantitate de energie poate fi utilizată mai mult timp. Dacă afară este mai rece şi clădirea solicită mai multă căldură, energia acumulată se consumă mai repede.
Din acest motiv, acelaşi puffer nu are o autonomie fixă de patru, şase sau opt ore pe tot parcursul sezonului.
Un puffer insuficient pentru obiectivul instalaţiei poate ajunge la limita capacităţii sale de acumulare înainte ca energia pe care sistemul trebuie să o gestioneze să fi fost transferată corespunzător.
În acest caz, beneficiul urmărit prin acumulare este limitat, iar centrala şi instalaţia trebuie să gestioneze în continuare diferenţa dintre producerea şi consumul de energie.
Totuşi, un anumit comportament al centralei nu demonstrează singur că pufferul este subdimensionat. Trebuie analizate şi schema hidraulică, temperaturile, debitele, automatizarea şi modul de exploatare.
Nu. Un volum mai mare oferă o capacitate potenţială mai mare de acumulare, dar trebuie să existe un motiv energetic pentru acel volum.
Un rezervor mai mare poate însemna şi:
Scopul nu este instalarea celui mai mare puffer care încape în camera tehnică, ci alegerea unui volum corelat cu centrala, clădirea şi strategia de funcţionare.
Nu trebuie confundată stratificarea cu o pierdere de eficienţă.
Într-un rezervor de acumulare, diferenţele de temperatură pe verticală pot fi utile. Apa mai caldă disponibilă în partea superioară poate alimenta circuitul, în timp ce apa mai rece revine în partea inferioară, dacă schema este proiectată pentru acest mod de funcţionare.
Amestecarea inutilă a volumului poate deteriora stratificarea şi poate reduce calitatea energiei disponibile la diferite niveluri.
De aceea, poziţia racordurilor, debitele şi schema hidraulică sunt importante pentru comportamentul real al pufferului.
Nu. O recomandare de tipul „centrală de 25 kW + casă de 180 m² = puffer de o anumită capacitate” simplifică excesiv problema.
Puterea centralei şi suprafaţa locuinţei sunt informaţii utile, dar trebuie completate cu necesarul termic, caracteristicile centralei, energia ciclului de ardere, temperaturile instalaţiei şi obiectivul acumulării.
Dacă producătorul centralei oferă o metodă proprie de dimensionare sau limite pentru volumul de acumulare, acestea trebuie verificate înaintea unei reguli generale.
Volumele comerciale nu trebuie transformate în categorii rigide pentru anumite puteri sau suprafeţe.
Alegerea începe prin estimarea energiei care trebuie acumulată. Abia apoi se stabileşte volumul care poate stoca energia respectivă în intervalul de temperatură utilizabil al instalaţiei.
După determinarea necesarului tehnic, se alege o capacitate comercială potrivită şi se verifică dacă rezervorul poate fi instalat fizic şi integrat hidraulic în sistem.
Ordinea corectă este: necesar energetic → temperaturi de lucru → volum necesar → model de puffer. Nu invers.
Volumul este doar una dintre caracteristicile pufferului. Înainte de alegerea produsului trebuie stabilit şi modul în care rezervorul va fi integrat în instalaţie.
Contează dacă este necesar un puffer fără serpentină sau cu schimbătoare interne, numărul şi poziţia racordurilor, izolarea, dimensiunile fizice şi compatibilitatea cu sursele de căldură şi circuitele existente.
În partea a treia analizăm diferenţele dintre pufferul fără serpentină, cu o serpentină şi cu două serpentine, integrarea altor surse de căldură, protecţia returului centralei, pompele, vasul de expansiune şi elementele de siguranţă care trebuie luate în calcul într-o instalaţie pe lemne.
Alegerea pufferului nu se încheie la stabilirea volumului. Trebuie decis şi modul în care rezervorul va face schimb de energie cu centrala şi cu celelalte componente ale instalaţiei.
Un puffer fără serpentină stochează direct agentul termic al circuitului la care este conectat. Într-o configuraţie obişnuită, apa din instalaţie intră şi iese din rezervor prin racordurile prevăzute pentru schema hidraulică respectivă.
Un puffer cu serpentină include unul sau mai multe schimbătoare de căldură interne. Prin serpentină poate circula agentul unui circuit separat, iar energia este transferată prin suprafaţa schimbătorului către sau dinspre apa din rezervor.
Serpentina nu trebuie confundată cu pufferul propriu-zis: rezervorul acumulează energia, iar serpentina permite schimbul termic între circuite care trebuie sau se doreşte să rămână separate hidraulic.
Un puffer fără serpentină poate fi utilizat atunci când schema permite conectarea directă a centralei şi a circuitelor de încălzire la volumul de acumulare.
Este o configuraţie mai simplă din punctul de vedere al rezervorului, dar alegerea nu trebuie făcută doar pentru că există o singură sursă de căldură. Trebuie analizată întreaga schemă hidraulică şi cerinţele centralei.
Numărul racordurilor, poziţia lor şi modul în care sunt conectate circuitele influenţează încărcarea, descărcarea şi stratificarea termică a pufferului.
O serpentină este relevantă atunci când proiectul necesită transfer de căldură între puffer şi un circuit separat.
Existenţa unei serpentine nu înseamnă automat că aceasta trebuie utilizată pentru centrala pe lemne şi nici că separă obligatoriu centrala de instalaţia de încălzire. Rolul ei este stabilit prin schema proiectată.
La alegere trebuie verificate caracteristicile schimbătorului şi compatibilitatea sa cu sursa şi regimul de temperatură pentru care va fi utilizat.
Două serpentine oferă posibilitatea realizării unor schimburi termice separate, atunci când instalaţia are nevoie de această configuraţie.
Acest lucru poate fi relevant într-un sistem cu mai multe surse sau circuite, dar nu există regula că o serpentină înseamnă o sursă, iar două serpentine sunt obligatorii pentru două surse de căldură.
Înainte de alegerea unui astfel de rezervor trebuie stabilit ce circuit va utiliza fiecare schimbător şi dacă suprafaţa şi caracteristicile acestuia sunt adecvate transferului termic necesar.
Un sistem solar termic poate fi integrat într-o instalaţie cu acumulare dacă rezervorul şi schema sunt proiectate pentru acest lucru.
Într-o astfel de configuraţie, energia solară disponibilă poate contribui la încălzirea volumului de acumulare printr-un schimbător corespunzător. Centrala pe lemne rămâne o sursă separată, controlată conform propriei scheme.
Integrarea nu trebuie redusă la simpla alegere a unui puffer cu serpentină. Contează suprafaţa schimbătorului, temperaturile, debitele, automatizarea şi modul în care sursele sunt prioritizate.
La multe centrale pe combustibil solid, temperatura agentului termic care revine în cazan trebuie gestionată conform cerinţelor producătorului.
Un retur prea rece poate favoriza, în anumite condiţii, condensul şi depunerile în cazan şi poate conduce la un regim de funcţionare nedorit.
Schema poate include componente dedicate pentru gestionarea temperaturii de retur, dar soluţia şi valorile necesare sunt specifice centralei şi instalaţiei.
Nu există o temperatură universală de retur pe care să o aplicăm tuturor centralelor pe lemne. Valoarea şi configuraţia trebuie verificate în documentaţia producătorului.
Pompa nu se alege doar după puterea centralei şi nici după volumul pufferului.
În funcţie de schema hidraulică pot exista circuite diferite pentru încărcarea pufferului şi pentru distribuţia energiei către instalaţia de încălzire, fiecare cu propriile cerinţe de debit şi pierdere de presiune.
Selectarea unei pompe trebuie făcută în funcţie de:
O pompă cu putere electrică mai mare nu este automat o alegere mai bună. Important este punctul de funcţionare rezultat din relaţia dintre pompă şi circuit.
Adăugarea unui puffer poate creşte considerabil volumul de agent termic din instalaţie. Acest lucru trebuie luat în calcul la proiectarea sistemului de expansiune.
Vasul de expansiune nu se alege ca un accesoriu separat al pufferului şi nu există o proporţie universală care să poată fi aplicată oricărei instalaţii.
Dimensionarea depinde de volumul total relevant al instalaţiei, temperaturile de funcţionare, presiunile de proiectare şi configuraţia sistemului.
Dacă un puffer este adăugat ulterior unei instalaţii existente, sistemul de expansiune trebuie reevaluat, nu presupus automat suficient.
La combustibilul solid există o particularitate importantă: după aprinderea lemnului, producerea căldurii nu poate fi oprită instantaneu printr-o simplă comandă electrică.
Instalaţia trebuie proiectată astfel încât să gestioneze în siguranţă energia produsă inclusiv în situaţii precum întreruperea alimentării electrice, oprirea unei pompe sau apariţia unei temperaturi excesive.
Soluţiile de protecţie diferă în funcţie de centrală şi de schema aprobată de producător. Pufferul poate prelua energie, dar nu înlocuieşte dispozitivele de siguranţă prevăzute pentru instalaţie.
Supapele şi celelalte componente de siguranţă nu trebuie blocate, izolate sau modificate pentru a opri o descărcare. Dacă un dispozitiv de siguranţă intervine repetat, cauza trebuie diagnosticată.
Da. Energia acumulată nu rămâne integral disponibilă pentru încălzirea clădirii. Pufferul are pierderi termice către mediul în care este instalat, iar nivelul acestora depinde de construcţia rezervorului, izolaţie, temperaturile de funcţionare şi condiţiile de amplasare.
De aceea, la compararea a două puffere nu trebuie analizat doar volumul. Caracteristicile izolaţiei şi, atunci când producătorul le declară, datele privind pierderile termice sunt relevante pentru evaluarea produsului.
Nu există însă regula că pufferul trebuie instalat în „cel mai cald loc din casă”. Amplasarea trebuie stabilită după cerinţele tehnice şi de siguranţă ale instalaţiei.
Un rezervor de acumulare poate avea dimensiuni şi o masă considerabile, mai ales după umplere. Camera tehnică trebuie analizată înainte de achiziţie.
Verifică:
Un puffer corect dimensionat energetic, dar imposibil de introdus sau instalat corespunzător în camera tehnică, nu reprezintă o alegere corectă.
Înainte de alegerea produsului, verifică împreună următoarele elemente:
Pufferul este mai mult decât un rezervor mare de apă. El permite acumularea energiei produse de centrala pe lemne şi utilizarea acesteia într-un alt moment, reducând dependenţa dintre ciclul de ardere şi consumul instantaneu al clădirii.
Alegerea corectă nu se face însă numai după puterea centralei şi nici printr-o regulă universală de litri pentru fiecare kW. Trebuie analizate energia produsă, necesarul termic, temperaturile utilizabile, schema hidraulică şi cerinţele producătorului.
La fel de importante sunt configuraţia rezervorului, schimbătoarele interne dacă sunt necesare, protecţia returului, pompele, sistemul de expansiune şi elementele de siguranţă.
Un puffer corect ales este cel dimensionat şi integrat pentru instalaţia concretă, nu cel mai mare rezervor disponibil şi nici cel selectat exclusiv după puterea în kW a centralei.
